Roestvrijstalen tanks: kleine, fabricagegids voor druk- en watertanks

Kleine roestvrijstalen tanks: compact formaat en industriële prestaties

Kleine roestvrijstalen tanks zijn niet eenvoudigweg verkleinde versies van grote industriële schepen; het zijn nauwkeurig ontworpen containmentoplossingen die zijn gebouwd om veeleisende media te verwerken in omgevingen met beperkte ruimte. Typische capaciteiten variëren van 1 liter tot enkele honderden liters, en het bepalende kenmerk is dat de tank nog steeds dezelfde corrosieweerstand, netheid en mechanische betrouwbaarheid moet bieden als zijn tegenhangers op ware grootte.

De meest gespecificeerde legering voor compacte tanks is 304 roestvrij staal , dat uitstekende weerstand biedt tegen water, milde zuren en de meeste organische verbindingen tegen een kosteneffectieve prijs. Toepassingen die blootstelling aan chloriden, zeewater of agressieve reinigingsmiddelen vereisen, upgraden naar 316L roestvrij staal , waarbij de toevoeging van molybdeen de opening dichtt tegen putcorrosie en spleetcorrosie. In farmaceutische en uiterst zuivere voedseltoepassingen zijn elektrolytisch gepolijste binnenoppervlakken met een ruwheidsgemiddelde (Ra) van minder dan 0,4 µm standaard, waardoor microbiële havenpunten worden geëlimineerd zonder afhankelijk te zijn van chemische coatings.

Naast de materiaalkwaliteit is de wanddikte in verhouding tot het tankvolume een kritische ontwerpvariabele voor kleine tanks. Omdat de verhouding tussen oppervlakte en volume toeneemt naarmate de tankdiameter kleiner wordt, ervaren dunwandige kleine tanks feitelijk proportioneel hogere ringspanning onder interne druk dan grote tanks met dezelfde nominale druk. Gerenommeerde fabrikanten houden hier rekening mee door minimale wanddiktes te handhaven die consistent zijn met de ASME- of PED-ontwerpcodes, zelfs wanneer de werkdruk van een klant laag lijkt.

Roestvrijstalen druktank: ontwerpnormen, beoordelingen en wat kopers moeten verifiëren

Een roestvrijstalen druktank slaat vloeistoffen op of verwerkt deze (gassen, vloeistoffen of media met gemengde fasen) bij drukken boven de atmosferische druk. De werkdruk, uitgedrukt in bar of PSI, is de meest consequente specificatie en moet worden geverifieerd aan de hand van de toepasselijke drukvatcode voordat een tank in gebruik wordt genomen.

Belangrijke ontwerpcodes en certificeringsmerken

De twee dominante codes voor de fabricage van roestvrijstalen drukvaten zijn:

• ASME BPVC Sectie VIII Divisie 1 – de belangrijkste Amerikaanse norm voor drukvaten tot 3.000 PSI, waarvoor inspectie door derden en het ASME ‘U’-stempel vereist is voor gereguleerde toepassingen.
• PED 2014/68/EU — de Europese richtlijn drukapparatuur, die conformiteitsbeoordeling en CE-markering verplicht stelt voor schepen met een PS × V-product boven gedefinieerde drempels.
• GB 150 — China's nationale norm voor drukvaten, waarnaar op grote schaal wordt verwezen voor in het binnenland vervaardigde tanks.

Bij kleine druktanks die worden gebruikt in laboratorium-, proeffabriek- of op skids gemonteerde systemen komen kopers vaak tanks tegen die niet aan de code voldoen: schepen die zijn vervaardigd volgens de interne ontwerpnorm van de fabrikant in plaats van een erkende code. Deze zijn in veel rechtsgebieden acceptabel voor lagedruk- of niet-gereguleerde service, maar vereisen een formele technische evaluatie vóór gebruik in een gecertificeerde fabriek of op een gevaarlijke locatie.

Drukwaarde versus ontwerpdruk versus testdruk

Op elk gegevensblad van de druktank staan drie cijfers, en het verwarren ervan is een veelvoorkomende bron van aanschaffouten:

Als u kiest voor een roestvrijstalen druktank die precies de maximaal verwachte bedrijfsdruk heeft, is er geen veiligheidsmarge voor drukpieken, thermische uitzetting of toekomstige proceswijzigingen. Een conservatieve benadering specificeert een tank met minimaal een MAWP 25-30% hoger de normale bedrijfsdruk, waardoor ook de responstijd van de klep en het ontluchtingsapparaat behouden blijft.

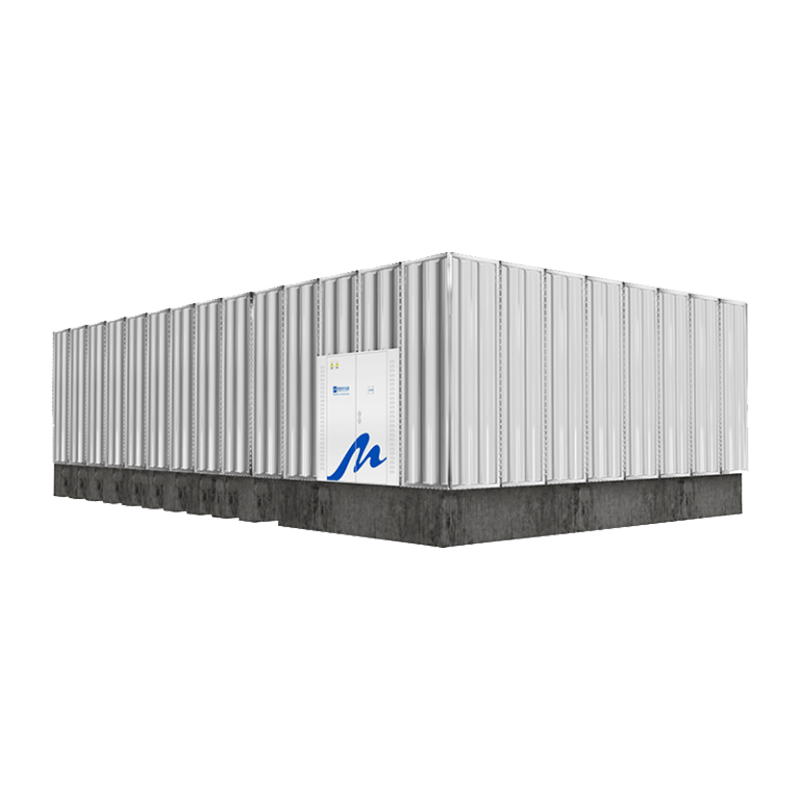

Roestvrijstalen watertank Fabricage: proces, toleranties en kwaliteitscontrolepunten

De productie van roestvrijstalen watertanks bestrijkt een breed spectrum: van eenvoudige opslagvaten voor drinkwater onder atmosferische druk tot complexe tanks met mantels voor warmwaterverwarmingssystemen en buffertanks voor gekoeld water in HVAC-toepassingen. Hoewel het fabricageproces voor alle toepassingen uiterlijk vergelijkbaar is, verschilt het aanzienlijk qua laskwaliteitseisen, oppervlaktebehandeling en testprotocol, afhankelijk van de gebruiksomstandigheden.

Kernfabricagevolgorde

1. Materiaalontvangst en inspectie — Molentestcertificaten (MTC's) worden geverifieerd aan de hand van de orderspecificatie, waarbij de legeringskwaliteit, het hittegetal en de mechanische eigenschappen worden bevestigd.
2. Plaatwalsen en schaalvormen — Roestvrije plaat is gerolvormd tot de opgegeven diameter. De ovaliteitstolerantie voor drukvaste vaten bedraagt ​​doorgaans ±0,5% van de nominale diameter volgens de ASME-code.
3. Lassen — GTAW (TIG) is het voorkeursproces voor grondlagen en tanks van voedsel-/farmaceutische kwaliteit vanwege het lage spatvermogen en de hoge laszuiverheid. GMAW (MIG) wordt gebruikt voor structurele lassen met hogere depositie op atmosferische tanks. Alle lassers moeten over de huidige kwalificaties beschikken volgens de toepasselijke code (bijvoorbeeld ASME Sectie IX).
4. Behandeling na het lassen — Lasnaden op roestvrijstalen tanks worden gepassiveerd of gebeitst om de door hitte verstoorde passieve chroomoxidelaag te herstellen. Passivering van citroenzuur krijgt steeds meer de voorkeur boven salpeterzuur vanwege milieu- en veiligheidsredenen.
5. Installatie van mondstuk en fitting — Flens- en schroefdraadverbindingen, mangaten, afvoerpoorten en instrumentaansluitingen worden ingelast en geïnspecteerd op lascontinuïteit en lekpaden.
6. Druktesten en BDE — Hydrostatisch of pneumatisch testen bevestigt de structurele integriteit. Niet-destructieve onderzoeksmethoden (NDE), zoals radiografie (RT), ultrasoon testen (UT) of kleurpenetratie-inspectie (PT) worden toegepast op lasnaden volgens de codevereisten.

Drinkwater- en sanitaire fabricagevereisten

Wateropslagtanks bedoeld voor contact met drinkwater hebben aanvullende nalevingsverplichtingen die verder gaan dan de structurele integriteit. In de Verenigde Staten moeten tanks doorgaans voldoen aan NSF/ANSI 61, waarin wordt verklaard dat materialen geen verontreinigende stoffen in het drinkwater lekken op niveaus boven de vastgestelde gezondheidsdrempels. Europese projecten verwijzen naar de Europese Drinkwaterrichtlijn (2020/2184/EU) en relevante EN-normen. Fabrikanten die de drinkwatermarkten bedienen, moeten de volledige traceerbaarheid van materialen documenteren en alleen NSF-gecertificeerde elastomeren gebruiken voor pakkingen en afdichtingen.

De interne oppervlakteafwerking speelt ook een praktische rol in de waterkwaliteit: een 2B- of BA-gewalste afwerking is over het algemeen acceptabel voor atmosferische opslag van koud water, terwijl warmwatersystemen die boven de 60°C werken profiteren van een geslepen of elektrolytisch gepolijste binnenkant die de hechting van kalk minimaliseert en de periodieke inspectie vereenvoudigt. Voor tanks in recirculatiesystemen moeten alle stagnerende zones (dode delen langer dan drie pijpdiameters zijn de standaardgrens) in de ontwerpfase worden geëlimineerd om bacteriële kolonisatie te voorkomen.

Doorlooptijden, maatwerk en wat u moet opgeven bij het bestellen

Standaard roestvrijstalen watertankontwerpen met gebruikelijke mondstukconfiguraties worden binnen 4 tot 10 weken door gespecialiseerde fabrikanten verzonden. Volledig op maat gemaakte schepen – niet-standaard diameters, ontwerpen met mantels, geïntegreerde verwarmingsspiralen of schepen met een codestempel die inspectiepunten van derden vereisen – hebben doorgaans 10 tot 20 weken nodig, afhankelijk van de achterstand in de winkel en de complexiteit van het vereiste BDE-documentatiepakket.

Een volledige aankoopspecificatie voor een gefabriceerde roestvrijstalen watertank moet het volgende bevatten:

• Werkcapaciteit (liter of gallon) en algemene afmetingen van de envelop of ruimtebeperkingen
• Bedrijfstemperatuurbereik en maximale werkdruk
• Roestvrij staal (304, 316L, 316Ti, duplex, etc.) en minimale wanddikte
• Toepasselijke ontwerpcode en certificeringseisen (ASME, PED, NSF/ANSI 61, enz.)
• Mondstukschema: aantal, maat, vermogen en oriëntatie van alle aansluitingen
• Vereisten voor interne en externe oppervlakteafwerking
• Vereiste documentatie: MTC's, laskaarten, BDE-rapporten, hydrostatische testrecords

Het selecteren van de juiste roestvrijstalen tank: een praktisch beslissingskader

Bij roestvrijstalen tankspecificaties brengen zowel over- als onder-engineering reële kosten met zich mee. Het overmatig specificeren van de legeringskwaliteit of oppervlakteafwerking van een niet-kritische atmosferische wateropslagtank zorgt voor onnodige fabricagekosten; Het te laag specificeren van de wanddikte of het weglaten van codecertificering op een drukvat leidt tot risico's op het gebied van veiligheid en aansprakelijkheid.

Een betrouwbaar startraamwerk evalueert vier variabelen achter elkaar: het opgeslagen medium en de corrosiviteit ervan (bepaalt de legeringskwaliteit); de bedrijfsdruk en temperatuur (bepaalt de wanddikte, het kopontwerp en of een codestempel vereist is); regelgeving en eindgebruiksomgeving (bepaalt certificeringen zoals NSF, ASME, PED of FDA 21 CFR-naleving); en ruimte-, gewicht- en installatiebeperkingen (bepaalt tankgeometrie en ondersteuningsstructuur). Het doornemen van deze vier dimensies voordat u een fabrikant benadert, resulteert in strengere specificatie, een nauwkeurigere offerte en een sneller goedkeuringsproces.

Voor toepassingen die zich op de grens bevinden tussen standaardproduct en maatwerk – bijvoorbeeld een kleine roestvrijstalen druktank met een ongebruikelijke mondstukoriëntatie of een niet-standaard werkdruk – kunnen ervaren fabrikanten vaak een bestaand gekwalificeerd ontwerp aanpassen in plaats van helemaal opnieuw te beginnen, waardoor zowel de doorlooptijd als de omvang van de vereiste BDE worden verkort. Kopers die in de onderzoeksfase een gedetailleerd procesgegevensblad verstrekken, bereiken consequent een snellere doorlooptijd en minder wijzigingsopdrachten na de bestelling dan degenen die vertrouwen op mondelinge beschrijvingen of generieke tekeningen.
